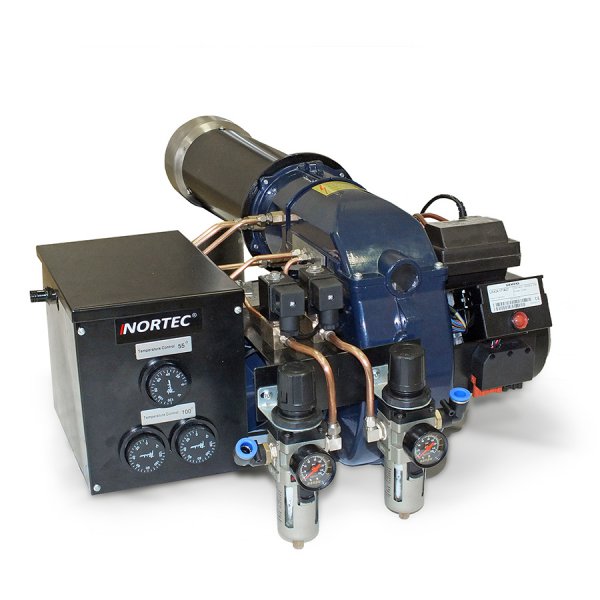

Горелка на отработке NORTEC WB 550

Надежность качественных европейских комплектующих и автоматики

Спецификации:

Модель	NORTEC WB 550
Тепловая мощность, кВт	320—550
Расход воздуха, м³/ч	25
Давление воздуха, бар	3,0
Потребление топлива, кг/час	32—55
Электрическая мощность, кВт	2,30 (220/50)
Габариты, (ДхШхВ), мм	880x620х400
Вес, кг	30,5

Смотреть все Сравнить модели

Инструкция

PDF, 2.6 MB

Фотографии

высокого разрешения

Промо-листовка

PDF, 900 KB

Сертификат

JPG, 150 KB

Обзор

Горелки серии WB 550 являются уникальной разработкой NORTEC и применяются в водяных и паровых котлах и теплогенераторах номинальной мощностью от 320 до 550 кВт.

Универсальные горелки NORTEC WB 550 имеют двухканальное питание сжатым воздухом с раздельным управлением, что позволяет использовать их в режиме 2-ступенчатой работы (малое пламя/большое пламя) с управлением от 2 выносных термостатов.

Горелки поставляются полностью готовыми к работе в комплекте с топливным насосом и фильтром. Горелки отвечают самым высоким стандартам качества и обеспечиваются 100% гарантийным и постгарантийным обслуживанием.

Универсальные горелки NORTEC WB 550 имеют ряд неоспоримых конкурентных преимуществ, делающих их одним из лучших продуктов в своем классе:

Усиленные требования к качеству сборки и используемым комплектующим.
100% заводской контроль качества и предпродажная регулировка.
Постоянная работа над конструктивным улучшением горелок.
Форсунки с увеличенным углом распыла для оптимизации формы факела.
Улучшенные электромагнитные клапаны
Электронный блок управления Siemens (Сделано в Германии).
Трансформатор Fida (Сделано в Италии).
Насосный агрегат (подъемное устройство) с фильтром входят в комплект поставки.

Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.

Виды топлива

Горелки NORTEC могут применяться как для отопления, так и в технологических процессах. Горелки неприхотливы в обслуживании и могут использовать широкий спектр видов жидкого топлива:

Дизельное топливо
Сырая нефть
Пиролизное (синтетическое) топливо
Газовый конденсат
Отработанные машинные и технические масла
Растительные масла и биотопливо
Жидкие животные жиры
Печное топливо

Преимущества

Уникальная разработка

Уникальные горелки разработки NORTEC, не имеющие аналогов в данном диапазоне мощности.

Работа в 2-х ступенчатом режиме

Возможность работы в 2-ступенчатом режиме (малое/большое пламя).

Увеличенный бачок подогревателя

Увеличенный бачок подогревателя с дополнительным термоэлементом.

Воздушная заслонка сдвижного типа

Большинство горелок, присутствующих на рынке, имеет воздушную заслонку поворотного типа, фиксируемую в нужном положении прижимным винтом. Заслонки такого типа имеют большой люфт и отрегулировать горелку по вторичному воздуху бывает проблематично. В отличие от наших конкурентов, регулировочная заслонка вторичного воздуха горелок NORTEC выполнена не поворотной, а сдвижной. Перемещение заслонки обеспечивается вращением регулировочного винта, что обеспечивает высокую точность и надежную фиксацию регулировки.

Дополнительная датчик перелива топлива

Горелки NORTEC WB 550 оснащаются дополнительным датчиком перелива топлива. Если случится так, что основной поплавок в камере подогрева не сработает или топливо начнет кипеть при неправильно заданной температуре нагрева, датчик перелива отключит горелку до момента устранения неисправности. Это повышает безопасность эксплуатации горелки и ставит ее в один ряд с лучшими европейскими образцами.

Дополнительная фильтрация топлива

Дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева обеспечивает максимальную чистоту топлива перед подачей его в форсуночный узел, тем самым увеличивая межсервисный интервал форсунки.

Основной фильтр — обычный автомобильный

В качестве основного фильтрующего элемента применяется стандартный автомобильный масляный фильтр, который обеспечивает высокую степень предварительной очистки топлива и возможность быстрой и недорогой замены при загрязнении. Межсервисные интервалы горелки благодаря этому значительно выросли.

Предварительный подогрев воздуха

Воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60–110 °С объем топлива в камере подогрева. Это улучшает сгорание топлива, уменьшает смолообразование, повышает КПД и увеличивает межсервисный интервал горелки.

Фильтр-влагоотделитель

Наличие фильтра-влагоотделителя в системе подачи воздуха от внешнего компрессора позволяет исключить наличие влаги и масла в топливо-воздушной смеси, что делает работу горелки более стабильной с любым типом компрессоров и повышает КПД.

Легкое обслуживание

Конструкция камеры предварительного разогрева топлива обеспечивает легкое обслуживание и предотвращает заклинивание датчика уровня топлива от его загрязнения.
