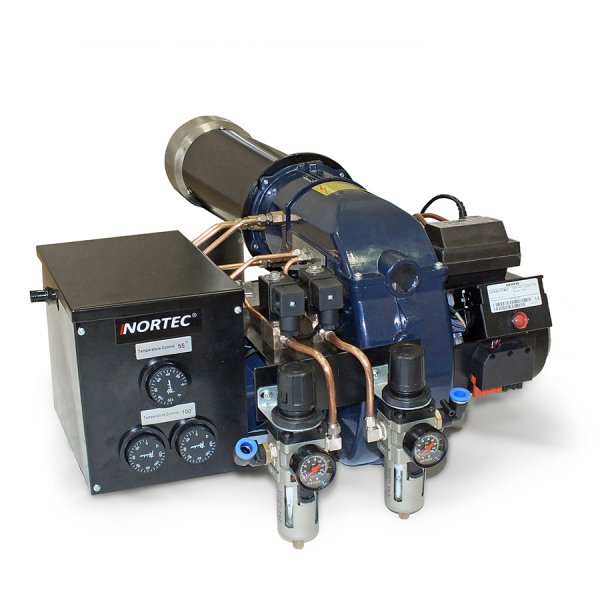

Горелка на отработке NORTEC WB 350
Надежность качественных европейских комплектующих и автоматики
Спецификации:
Модель | NORTEC WB 350 |
Тепловая мощность, кВт | 270—350 |
Расход воздуха, м3/ч | 20 |
Давление воздуха, бар | 3,0 |
Потребление топлива, кг/час | 26—35 |
Электрическая мощность, кВт | 2,30 (220/50) |
Габариты, (ДхШхВ), мм | 700x620х400 |
Вес, кг | 27 |
Инструкция
PDF, 2.6 MBФотографии
высокого разрешенияПромо-листовка
PDF, 900 KBСертификат
JPG, 150 KBОбзор
Горелки серии WB 350 являются уникальной разработкой NORTEC и применяются в водяных и паровых котлах и теплогенераторах номинальной мощностью от 270 до 350 кВт.
Универсальные горелки NORTEC WB 350 имеют двухканальное питание сжатым воздухом с раздельным управлением, что позволяет использовать их в режиме 2-ступенчатой работы (малое пламя/большое пламя) с управлением от 2 выносных термостатов.
Горелки поставляются полностью готовыми к работе в комплекте с топливным насосом и фильтром. Горелки отвечают самым высоким стандартам качества и обеспечиваются 100% гарантийным и постгарантийным обслуживанием.
Универсальные горелки NORTEC WB 350 имеют ряд неоспоримых конкурентных преимуществ, делающих их одним из лучших продуктов в своем классе:
- Усиленные требования к качеству сборки и используемым комплектующим.
- 100% заводской контроль качества и предпродажная регулировка.
- Постоянная работа над конструктивным улучшением горелок.
- Форсунки с увеличенным углом распыла для оптимизации формы факела.
- Улучшенные электромагнитные клапаны
- Электронный блок управления Siemens (Сделано в Германии).
- Трансформатор Fida (Сделано в Италии).
- Насосный агрегат (подъемное устройство) с фильтром входят в комплект поставки.
Основные узлы и агрегаты горелок NORTEC WB поставляются европейскими производителями, такими как Siemens (Германия), Fida (Италия), Danfoss (Дания), что обеспечивает высокий уровень качества и безотказности.
Виды топлива
Горелки NORTEC могут применяться как для отопления, так и в технологических процессах. Горелки неприхотливы в обслуживании и могут использовать широкий спектр видов жидкого топлива:
- Дизельное топливо
- Сырая нефть
- Пиролизное (синтетическое) топливо
- Газовый конденсат
- Отработанные машинные и технические масла
- Растительные масла и биотопливо
- Жидкие животные жиры
- Печное топливо
Преимущества
Уникальная разработка
Уникальные горелки разработки NORTEC, не имеющие аналогов в данном диапазоне мощности.Работа в 2-х ступенчатом режиме
Возможность работы в 2-ступенчатом режиме (малое/большое пламя).Увеличенный бачок подогревателя
Увеличенный бачок подогревателя с дополнительным термоэлементом.Воздушная заслонка сдвижного типа
Большинство горелок, присутствующих на рынке, имеет воздушную заслонку поворотного типа, фиксируемую в нужном положении прижимным винтом. Заслонки такого типа имеют большой люфт и отрегулировать горелку по вторичному воздуху бывает проблематично. В отличие от наших конкурентов, регулировочная заслонка вторичного воздуха горелок NORTEC выполнена не поворотной, а сдвижной. Перемещение заслонки обеспечивается вращением регулировочного винта, что обеспечивает высокую точность и надежную фиксацию регулировки.Дополнительная датчик перелива топлива
Горелки NORTEC WB 350 оснащаются дополнительным датчиком перелива топлива. Если случится так, что основной поплавок в камере подогрева не сработает или топливо начнет кипеть при неправильно заданной температуре нагрева, датчик перелива отключит горелку до момента устранения неисправности. Это повышает безопасность эксплуатации горелки и ставит ее в один ряд с лучшими европейскими образцами.Дополнительная фильтрация топлива
Дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева обеспечивает максимальную чистоту топлива перед подачей его в форсуночный узел, тем самым увеличивая межсервисный интервал форсунки.Основной фильтр — обычный автомобильный
В качестве основного фильтрующего элемента применяется стандартный автомобильный масляный фильтр, который обеспечивает высокую степень предварительной очистки топлива и возможность быстрой и недорогой замены при загрязнении. Межсервисные интервалы горелки благодаря этому значительно выросли.Предварительный подогрев воздуха
Воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60–110 °С объем топлива в камере подогрева. Это улучшает сгорание топлива, уменьшает смолообразование, повышает КПД и увеличивает межсервисный интервал горелки.Фильтр-влагоотделитель
Наличие фильтра-влагоотделителя в системе подачи воздуха от внешнего компрессора позволяет исключить наличие влаги и масла в топливо-воздушной смеси, что делает работу горелки более стабильной с любым типом компрессоров и повышает КПД.Легкое обслуживание
Конструкция камеры предварительного разогрева топлива обеспечивает легкое обслуживание и предотвращает заклинивание датчика уровня топлива от его загрязнения.Все необходимые шланги в комплекте
Горелки комплектуются топливными и воздушными шлангами для удобства наших клиентов.Бачок устойчивый к коррозии
С октября 2014 г. горелки NORTEC имеют оцинкованый бачок нагревателя, что исключает коррозию и попадание частиц ржавчины или краски в форсунки.Регулировка воздушной заслонки
Датчик перелива топлива
Сетчатый фильтр в бачке нагревателя
Комплект поставки
- Горелка NORTEC WB 350
- Насосный агрегат с фильтром тонкой очистки
- Универсальный присоединительный фланец
- Асбестовая прокладка
- Манометр (2 шт.)
- Комплект топливных шлангов
- Пневмошланг 10 п.м.
- Инструкция по эксплуатации
Габариты и присоединительные размеры
Модель / мм | A | D | E | F | G | H | I | L | M |
---|---|---|---|---|---|---|---|---|---|
NORTEC WB350 | 530 | 400 | 700 | 50-250 | 135 | 115-145 | 110 | M12 | 110 |
